Soutěž byla již tradičně vypsána pro studenty a čerstvé absolventy vysokých škol s architektonickým nebo stavebním zaměřením v České a Slovenské republice a zahraniční studenty studující v ČR na stipendium.
"Letos se sešlo o 23 % návrhů více než loni. Myslím, že tomu napomohla dobrá informovanost na webu soutěže, neustálá komunikace i během roku a také workshop na Technické univerzitě v Liberci. Zde vyznělo zajímavé zjištění, že většina studentů je k singles tolerantní, ale sami uvažují o rodině," říká Dana Matějovská, vedoucí kabinetu MOLAB FA ČVUT.
VÍTĚZNÉ PRÁCE
V letošním ročníku zvítězili Zuzana Retterová a Bořek Němec z Fakulty architektury ČVUT v Praze. Navrhli bydlení pro člověka, který programově bydlí sám - je mladý, ekonomicky zajištěný, žije aktivním životem a má pozitivní přístup k ekologii.
Na 2. místě se umístili Radek Trojan a Vratislav Zíka z FAST VUT a FA VUT v Brně a 3. místo obsadil Vojtěch Miler z FA ČVUT v Praze. Zvláštní cenu Kabinetu modelového projektování FA ČVUT obdrželi za nápadité řešení Martina Svobodová, Jan Císař, Kateřina Frejlachová z FA ČVUT v Praze a Natália Javorská, Stanislav Bažant z FA ČVUT v Praze.
POJÍZDNÉ BOXY
Autoři vítězného návrhu plochu střechy upravují na jednolitý pochozí a manipulační prostor, počet vstupů na střechu zůstává zachován a pro nenarušení roviny určené pro pohyb jsou schodiště ukončena výstupy, které jsou konstrukčně řešeny jako deskové poklopy.
Na ploše je sedm obytných pohyblivých krychlí a tři doplňkové s kulturně praktickou vybaveností - zahrnují kavárnu, kinobox a prádelnu se skladem. Krychle je na kolečkách a lze ji odtlačit pomocí jedné až dvou dospělých osob.
Byt je zařízen minimalisticky. Jeho plocha je 3,3 na 3,3 m, výška také tak. Koupelnu tvoří minimální box o ploše jednoho metru čtverečního, ve kterém se nacházejí toaleta, sprcha a odklápěcí umyvadlo. Na toto jádro je napojena kuchyňská linka s výsuvnou pracovní deskou. Celý interiér je flexibilní. Naproti kuchyňské lince je pracovní stůl, do kterého jsou vloženy dvě židle. Zbylý prostor 2,2 x 3,2 m zůstal volný. V patře je místo pro spaní a úložné prostory.
Boxy jsou koncipovány jako dřevorámové konstrukce. Jejich nosná kostra je z řeziva, plášť nosnou kostru stabilizuje. Tyčové nosné prvky přenášejí svislá zatížení ze střechy, zatímco pláště desek na bázi dřeva přenášejí vodorovná zatížení, která vznikají účinkem větru a výztužných sil. Hlavními konstrukčními a skladebními prvky jsou stavební materiály z přírodních hmot. Odchýlení se od této zásady je podmíněno pouze technickými důvody. Například opláštění deskami Trespa s vysokou odolností vůči povětrnostním podmínkám, či zasazením nosné kostry krychlí do ocelového rámu.
Deset metrů čtverečních fotovoltaických článků s roční produkcí 900 kWh pokryje veškerou roční spotřebu energie obytné krychle pro jednu osobu. Potřebné technické zázemí se nachází nad koupelnovým rohem.
Nádrž na vodu je také nad koupelnou, instalace probíhají v jedné šachtě a jsou zakončeny jímkou. Tento karavanový způsob zásobení vodou a odvozu kalné vody je zajištěn bajonetovými spoji s přívody/odpady ve střeše panelového domu.
NADSTANDARD
Druhá vítězná práce má mezi šesti prefabrikovanými mezonetovými byty soukromé zahrady. Odstupy modulů umožňují proslunění bytů z jihu a aktivní i pasivní solární zisky po většinu roku. Samotná architektura bytů je odvozena z úvahy, že potřebám singles by nejlépe vyhovoval co nejotevřenější prostor. Jediné dveřmi vymezené místnosti jsou WC a komora s technickou místností.
Bytové jednotky jsou navrženy jako montované, aby se minimalizovaly stavební práce. Prefabrikace umožňuje také větší technologickou kázeň a preciznost provedení. Konstrukčně se jedná o dřevěnou rámovou konstrukci s přerušenými tepelnými mosty. Bytová jednotka je dobře zateplená a využívá pasivně i aktivně sluneční energii. Velká okna jsou orientovaná na východ a jihozápad, menší posuvné trojdílné okno je orientované na západ. Na jižní straně jsou umístěny solární kolektory pro ohřev vody a fotovoltaické články. Celková plocha využitelná pro aktivní využití sluneční energie činí asi 21 m2. Předpokládáme, že v celkové roční bilanci by mohly tyto zisky minimalizovat náklady na energie.
DESET MEZONETOVÝCH BYTŮ
Konstrukce a systém panelového domu typu T06B nebyly potlačeny, autoři třetího oceněného návrhu na ně navázali - využili stávající rozvody a instalační šachty, zachovali výtahové šachty na střeše a také vertikální členění. Nástavba se otevírá k jihu a její forma je hospodárná z hlediska tepelné techniky.
Deset mezonetových bytových jednotek využívá prostor mezi příčnými nosnými panely o šířce 3,6 m. Jejich konstrukce je ocelová a navazuje na příčné stěny panelového domu. Jejími základními prvky jsou válcované prolamované průvlaky a příhradové nosníky uspořádané do ocelového skeletu s podélným uspořádáním nosných rámů. Stabilitu zajišťují rámové stojky se ztužidly. Dispozice bytů se otevírá do dvoupodlažního prostoru obývacího pokoje, přes prosklenou stěnu je přístup k lodžii. V druhém patře je šatna, ložnice a pracovna.
HODNOTÍCÍ HLEDISKA SOUTĚŽE REVIT OPEN 2010
> architektonické a schopnost objektu plnit požadovaný účel: 45 %
> technické, konstrukční a materiálové řešení, výpočet tepelných ztrát, energetický systém (grafické schéma), zdravotechnika (zdroj vody a likvidace), ekologie provozu: 30 %
> softwarové řešení: 15 %
> bonus za preciznost zpracování v softwaru Revit: 10 %

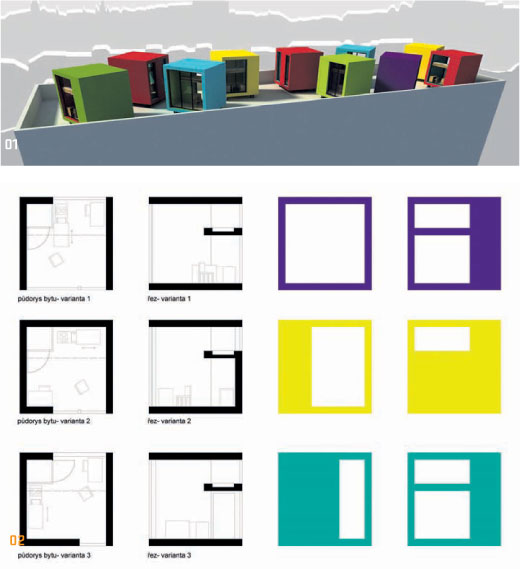

01, 02 >
Boxy na střeše - Zuzana Retterová a Bořek Němec z Fakulty architektury ČVUT v Praze, 1. cena

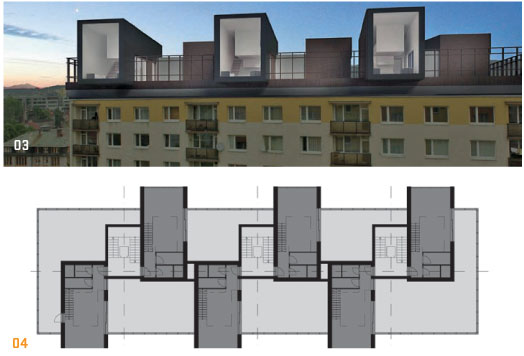

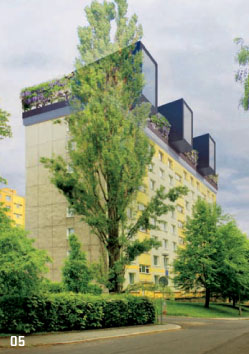

03, 04, 05 >
Nadstandardní bydlení - Radek Trojan a Vratislav Zíka z FAST VUT a FA VUT v Brně, 2. místo

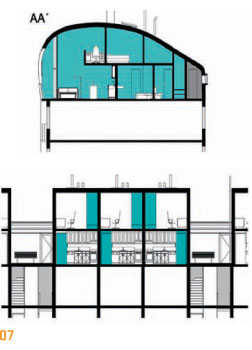

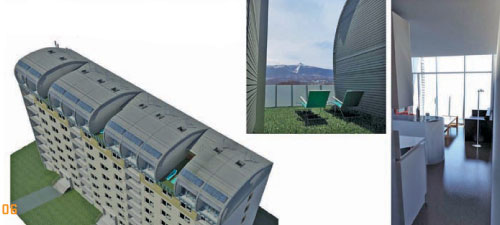

06, 07 >
Nová střecha s deseti byty - Vojtěch Miler z FA ČVUT v Praze. 3. místo
